IEC規格5×20mm保險絲
5J系列規格書

1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為IEC-127
             和與之等效的GB-9364標準。

2.產品特性:  5J—快熔斷型,
             若需帶引線在后面加上“帶引線”,如"5J1100AP"即為5J系列1A250V帶引線保險絲.

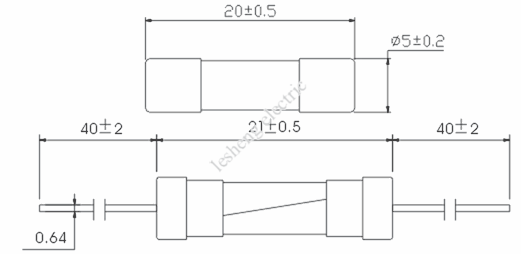

3.外形尺寸:如圖

4.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。

5.熔斷特性:

% of Rating	150%	210%	275%	400%	1000%
200mA–6.3A	Min 1H	Max 30min	50mS-2S	10mS-300mS	Max 20mS


6.熔化熱能值和損耗功率:

目錄編號	額定電流	分斷電流	額定電壓(AC)	熔化熱能值
5J0200A/B	200 mA	35A	250V/125V	0.04
5J0250A/B	250 mA	35A	250V/125V	0.06
5J0315A/B	315 mA	35A	250V/125V	0.10
5J0400A/B	400 mA	35A	250V/125V	0.20
5J0500A/B	500 mA	35A	250V/125V	0.35
5J0630A/B	630 mA	35A	250V/125V	0.50
5J0800A/B	800 mA	35A	250V/125V	1.1
5J1100A/B	1.0 A	35A	250V/125V	1.5
5J1125A/B	1.25 A	35A	250V/125V	1.8
5J1160A/B	1.6 A	35A	250V/125V	3.2
5J1200A/B	2.0 A	35A	250V/125V	5.6
5J1250A/B	2.5 A	35A	250V/125V	8.4
5J1315A/B	3.15 A	35A	250V/125V	14
5J1400A/B	4.0 A	35A	250V/125V	29
5J1500A/B	5.0 A	35A	250V/125V	52
5J1630A/B	6.3 A	35A	250V/125V	97


7.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
8.安全認證:
9.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
