5×20mm保險絲
5E系列規格書

1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為IEC-127
             和與之等效的GB-9364標準。

2.產品特性:  5E—慢熔斷型,
             若需帶引線在后面加上“帶引線”,如"5E1100BP"即為5E系列1A125V帶引線保險絲.

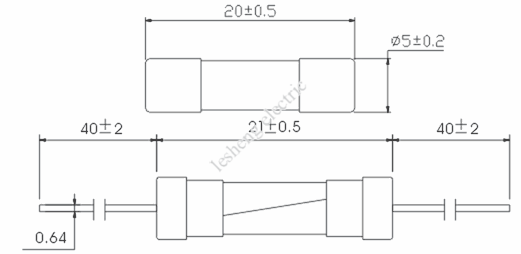

3.外形尺寸:如圖

4.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。

5.熔斷特性:

% of Rating	100%	135%	200%	1000%
100mA–10A	Min 4H	Max 1H	Max 120S	Min 10mS


6.熔化熱能值和損耗功率:

目錄編號	額定電流	分斷電流	額定電壓(AC)	熔化熱能值
5E0100A/B	100 mA	35A	250V/125V	0.005
5E0125A/B	125 mA	35A	250V/125V	0.01
5E0160A/B	160 mA	35A	250V/125V	0.02
5E0200A/B	200 mA	35A	250V/125V	0.04
5E0250A/B	250 mA	35A	250V/125V	0.06
5E0300A/B	300 mA	35A	250V/125V	0.08
5E0315A/B	315 mA	35A	250V/125V	0.10
5E0350A/B	350 mA	35A	250V/125V	0.13
5E0400A/B	400 mA	35A	250V/125V	0.19
5E0500A/B	500 mA	35A	250V/125V	0.32
5E0630A/B	630 mA	35A	250V/125V	0.54
5E0750A/B	750 mA	35A	250V/125V	0.93
5E0800A/B	800 mA	35A	250V/125V	1.16
5E1100A/B	1.0 A	35A	250V/125V	1.8
5E1125A/B	1.25 A	100A	250V/125V	3.5
5E1150A/B	1.5 A	100A	250V/125V	6.2
5E1160A/B	1.6 A	100A	250V/125V	7.0
5E1200A/B	2.0 A	100A	250V/125V	12
5E1250A/B	2.5 A	100A	250V/125V	28
5E1300A/B	3 A	100A	250V/125V	42
5E1315A/B	3.15 A	100A	250V/125V	48
5E1350A/B	3.5A	100A	250V/125V	54
5E1400A/B	4.0 A	200A	250V/125V	63
5E1500A/B	5.0 A	200A	250V/125V	88
5E1600A/B	6 A	200A	250V/125V	102
5E1630A/B	6.3 A	200A	250V/125V	126
5E1630A/B	8 A	200A	250V/125V	249
5E1700A/B	10 A	200A	250V/125V	436


7.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
8.安全認證:
9.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
