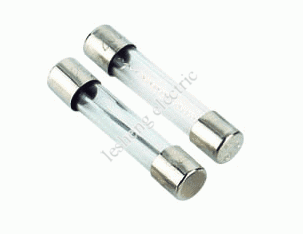

6P系列保險絲規格書

1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為IEC-127
             和與之等效的GB-9364標準。

2.產品特性:  6P—快熔斷型,
             若需帶引線在后面加上“帶引線”,如"6P1100AP"即為6P系列1A250V帶引線保險絲.

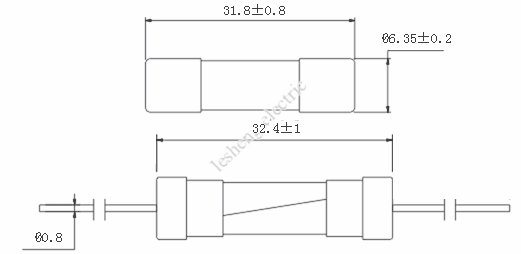

3.外形尺寸:如圖

4.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。

5.熔斷特性:

% of Rating	130%	160%	200%
100mA–10A	Min 1H	Max 1H	Max 120S


6.熔化熱能值和損耗功率:

目錄編號	額定電流	分斷電流	額定電壓(AC)	熔化熱能值
6P1100A/B	1.0 A	500A/100A	250V/125V	1.2
6P1125A/B	1.25 A	500A/100A	250V/125V	1.6
6P1150A/B	1.5 A	500A/100A	250V/125V	3.5
6P1160A/B	1.6 A	500A/100A	250V/125V	4
6P1200A/B	2.0 A	500A/100A	250V/125V	9
6P1250A/B	2.5 A	500A/100A	250V/125V	21
6P1300A/B	3 A	500A/100A	250V/125V	34
6P1315A/B	3.15 A	500A/100A	250V/125V	38
6P1400A/B	4.0 A	500A/100A	250V/125V	55
6P1500A/B	5.0 A	500A/100A	250V/125V	82
6P1600A/B	6 A	500A/100A	250V/125V	110
6P1800A/B	8 A	500A/100A	250V/125V	128
6P2100A/B	10 A	500A/100A	250V/125V	223
6P2120A/B	12 A	500A/100A	250V/125V	223
6D2150A/B	15 A	500A/100A	250V/125V	342


7.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
8.安全認證:

9.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
